一、概述

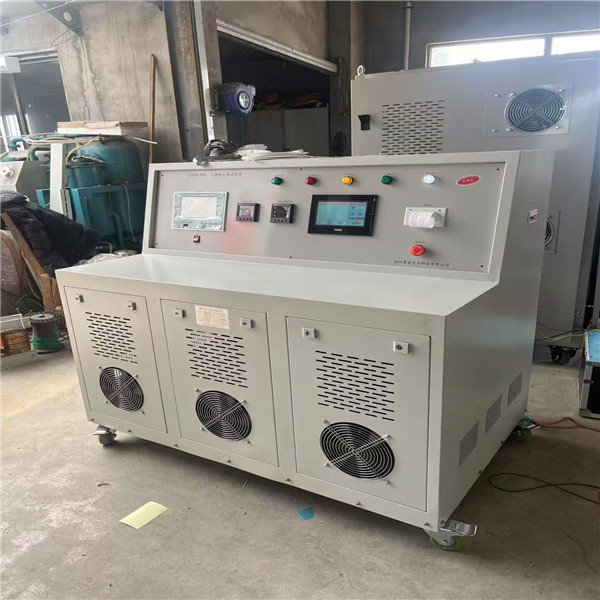

HTDK-50B三相电抗器测试台是我公司根据客户需求研发制造的专门测试电抗器性能的设备，该设备主要对电抗器感应耐压、匝间耐压等进行试验。

二、三相电抗器综合测试台技术要求如下：
A.技术参数
工作电压  三相四线AC380V 50HZ
额定容量90KVA
额定输出电流0-500A/0-50V*3
输出电流精度测量0.5级
采用触摸屏+PLC+伺服电机（具有自动稳流，输出电流和设置电流误差≤0.5%）
输出电流分三档输出0-50A-250A-500A使其小电流测试时，误差更低
三相独立可调，当需要测量单相时，只需设置其中一相电流值，其他两相设置0即可
显示每相输出电流，电压，且将电抗器两端电压/电流自动换算成对应电量L=（u0/I）*2*3.14*f
温升试验，配有16路温度记录仪，测量精度±0.5℃
配有16根K型6m温度探头
耐压试验配置5KVA/20KV智能试验装置一套
电流发生器采用强制风冷
整机一体化设计，底部备有万向轮带刹车
设备总重量500kg
