设备运用及功能要求。
一、功能：

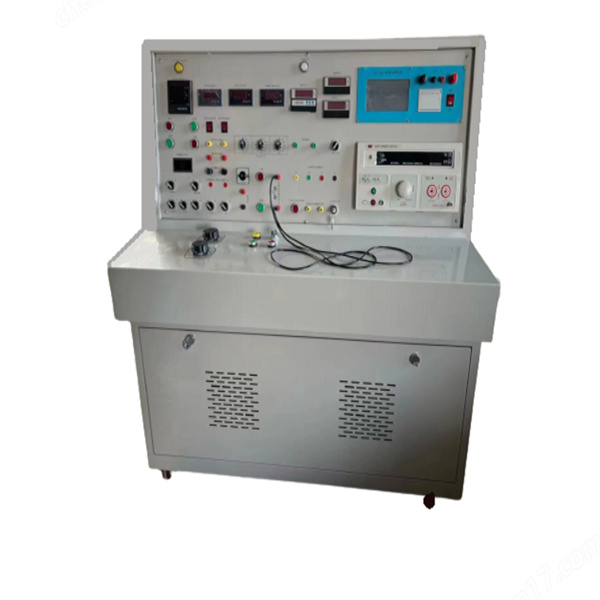

 HTJT-208地铁用继电器试验台用于机车过流、接地等保护电器的吸合、释放值的整定，中间继电器、直流电磁接触器、组合接触器、电空接触器的吸合、释放电压测试，线圈电阻、吸合、释放延迟时间、及触点接触电阻的测试，组合接触器、电空接触器的吸合、释放风压的测试。


(1)本试验台能够满足车辆的小型电器配件的检修试验要求。

(2)可输出能调节的工作电压，用于测试被试电器在规定的电压范围内是否能可靠吸合和释放。

(3)可调节的电流源，能进行过流继电器保护动作试验。测试过流继电器触点分合是否正常，动作电流、返回电流是否满足标准整定值的要求 。

(4)能对各种型号的时间继电器（包括得电延时和失电延时）进行动作试验，测试其触点分合是否正常，动作时间值是否满足设定值的要求。

(5)可对触点的接触电阻进行测试。

(6)可对测试数据进行自动采集、处理、显示、报表生成及打印。

(7)采用了手动和自动两种操作模式，操作简单，实用可靠 。

(8)具有完善的短路保护、过载保护、漏电保护、接地保护功能。

(9)具有0～150V可调直流电压输出，具有0～15A交流电流输出，能检测电器的小动作电压及动作性能。

3.主要技术参数

输入电源： AC220V(±10％) 50Hz

功 率： 2kW

外部提供可调气源： 1.0MPa

输出电压： DC 0～150V(连续可调)

DC 24V

AC 0～220V(连续可调)

直流电流输出：DC 0～20A

交流电流输出：AC 0～20A

时间测量范围： 0.1～199s分辨率0.1s

外形尺寸（长×宽×高）：1200mm×1100mm×1300mm

重量： 32.370kg
