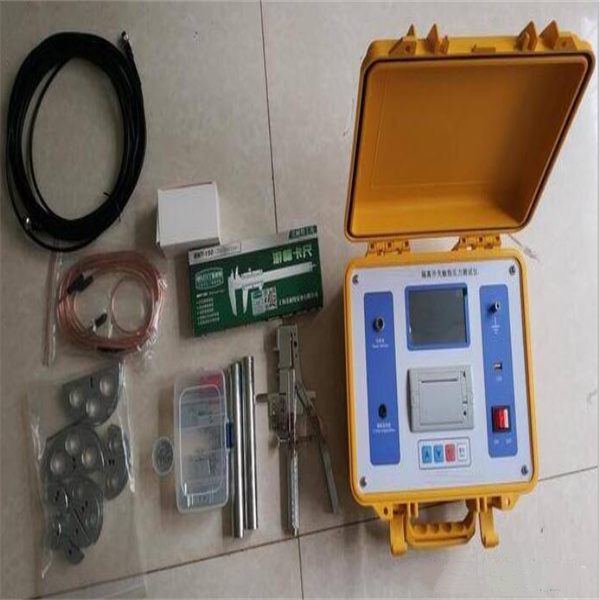

GDGL-60隔离开关触指压力测试仪（触指压力测量）用于各种高压开关触头压力、触指触头夹紧力、梅花触头、梅花触指压力与夹紧力，SF6负荷开关触头压力、接插件等触头压力测量。可用于测量各类型高压开关（如：折臂式隔离开关触头、剪刀式隔离开关触头、梅花触头等）高压断路器开关触头压力。针对国内10KV-500KV和进口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔离开关触头压力性能进行快速测量。

隔离开关触指压力测试仪测量原理：只需要将开关模拟触头传感器在每对高压开关触指接触位置张开，就能立即测量出触指此时的接触压力值及开关触头夹紧力。通过改变压力传感器的形状也能进行不同型号的断路器（开关）触指压力测量。

测量对象：针对各种高压开关动静触头夹紧力测量（如：梅花触头式高压开关、折臂式隔离开关触头、剪刀式隔离开关触头、转入式"U"形触头隔离开关、户内系列拍合式隔离开关触头）等。

应用领域：可用于隔离开关制造厂对多种型号的高压开关触指压力测量与检验；同时，满足供电公司、化工厂、检修车间进行断路器开关的安装、检修。非常适用于技术人员现场对高压开关触头压力的控制和检验。

在各类检修导程（规程）、标准中都有测量触指接触压力的规定，推荐的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不安全，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。

针对目前供电系统的检修现状，我公司自行开发了一种用于测量隔离开关触指压力的智能型隔离开关触指压力测试仪，它只要将模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

也可用于隔离开关制造厂对触指压力的检验。改变压力传感器的形状也能测量断路器的触指压力。

技术参数：

1.工作环境：

-10～40℃，≤80%RH 大气压力 86～106kpa

2. 电源电压：

机内锂电池：≤20 W(优选) AC220V±10% 50Hz±10%

3. 测量范围：

≤1000 N 误差：≤1％读数±1

4.测量直径（触指开距）：

5.5mm～90mm 大于90mm（可定制）

5.内置锂电池，电源工作时间：

≥6小时（可定制）。

6.充电方式：

专用充电器接面板锂电池充电接口充电；

7.传感器信号线长度：

10m

8.绝缘电阻

＞2MΩ

9. 介电强度

电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3.1测试压力显示器:随传感器感受压力的大小显示瞬时值，单位牛顿（N）。
