产品概述

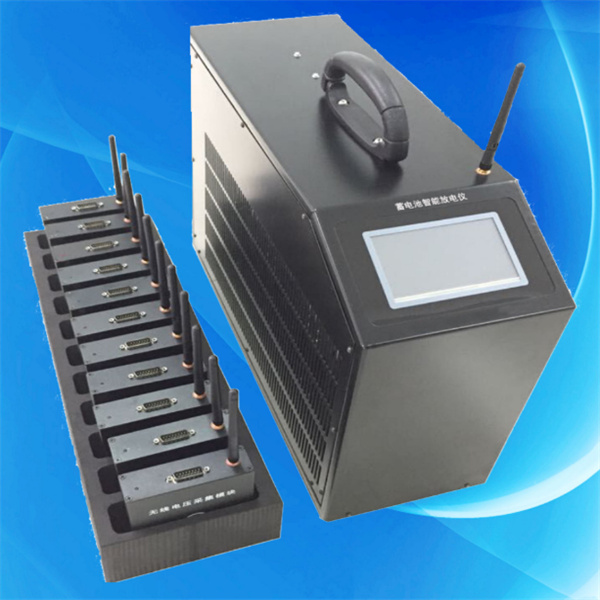

HTXF蓄电池充放电测试仪是集充电、放电、活化、单体检测、在线监测于一体的设备，一机多用，功能齐全。自动对蓄电池按照编程值进行三段式充电（恒流—恒压—浮充）、恒流放电、实时在线巡回检测每个单体蓄电池的参数。大屏幕液晶显示，全中文菜单提示，操作简便，智能化程度高，可设定并控制电压、电流、时间、容量等参数，自动完成蓄电池组各种参数的测试、监控。自动放/充电，设定放充电循环次数，可对蓄电池进行活化，延长蓄电池的使用寿命。充/放电完毕，检测的数据可通过RS232接口直接上传至PC机或现场将数据转存至U盘。

采用PTC陶瓷合金电阻作为放电负载，新型IGBT技术与高速采样相结合，实现了连续无间隙负载控制、避免负载红热现象。高纯阻性，无纹波干扰，多重功能保护、全范围监测、保证蓄电池组放电过程绝对安全。无线通迅与总线技术的结合使信号采集符合相关规定的技术要求，实现多种放电率设置、大电流快速认定，准确检测电池真实容量，查找电池组中落后或劣化的单体电池。强大、友好的PC管理软件，实时监测整组电池电压、单体电池电压、充放电电流、充放电容量、充放电时间并自动生成特性测试报表、维护报表和图文测试报告，为分析电池性能提供了科学的依据。

功能特点
◎功能齐全：集充电、放电、活化、单体检测、在线监测于一体，一机多用。

◎安全可靠：采用PTC陶瓷合金电阻作为放电负载，避免红热现象，高纯阻性，无纹波干扰，多功能保护、全范围监测、使整个蓄电池组放电过程安全。

◎智能便捷：自带大屏幕图形LCD、7.0寸触摸屏，全汉化图形界面，操作简单，使用方便。采用智能单片机ARM控制，新型IGBT技术与高速采样结合，实现了连续无间隙负载控制,液晶中文显示,菜单操作简单明了。

◎通迅齐全：具备有线与无线通讯双重功能，无线采集盒与充放电主机二者之间通过无线方式进行通讯，无线采集盒可对每节电池进行监测，实现对电池组全程监控，接线方便，灵活简化。USB 接口通讯，实现计算机实时监测或充电、放电、自动放充或者电池活化结束后的数据转存。

◎软件强大：充电、放电、自动放充或者电池活化结束后，可把采集的数据转存到 U 盘，再由 U 盘将放/充电采集的数据转存到 PC 机中，经配套的数据处理。软件处理后，显示、打印各种图表。

◎多重防护：产品设有紧急停止按钮，并有防止误动措施，极性反接、短路、过热、过流保护，并可设定电池组总电压、单体电池电压、充放电时间、充放电容量等充放电停止条件。

◎自动识别：10秒钟内自动识别电池组状态及落后电池充放电状态，醉高、醉低电池电压自动识别、分级预警、告警。

◎全程监测：完成核对性放电后无需拆卸设备即可对蓄电池组的充电过程进行全程监测，包括：整组充电电压、单体充电电压、充电时间。

◎完善的计算机管理分析监控软件：具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合计算分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线、报表。

◎电池活化功能：设定放充电循环次数，可对蓄电池组进行活化。

◎校准修正功能：主要校准电池组总电压、电流。

技术参数
工作电源

交流三相四线380V

电池组电压

DC48V

DC110V

DC220V

DC380V

DC480V

充放电电流

0～300A

0～150A

0～150A

0～60A

0～10A

充电电压

0-60V

0-132V

0-264V

0-456V

0-600V

放电终止电压

38-60V

88-132V

176-264V

304-456V

420-580V

充放电电流精度

1%

电流分辨率

0.1A或1%

电压测试精度

0.5%

通讯接口

USB、RS232

采样间隔

10s

工作环境

湿度：5%～90%；温度：0℃～+55℃

散热方式

强制风冷

根据客户需要可定制各种特殊规格的蓄电池充放电仪
