一、产品特点

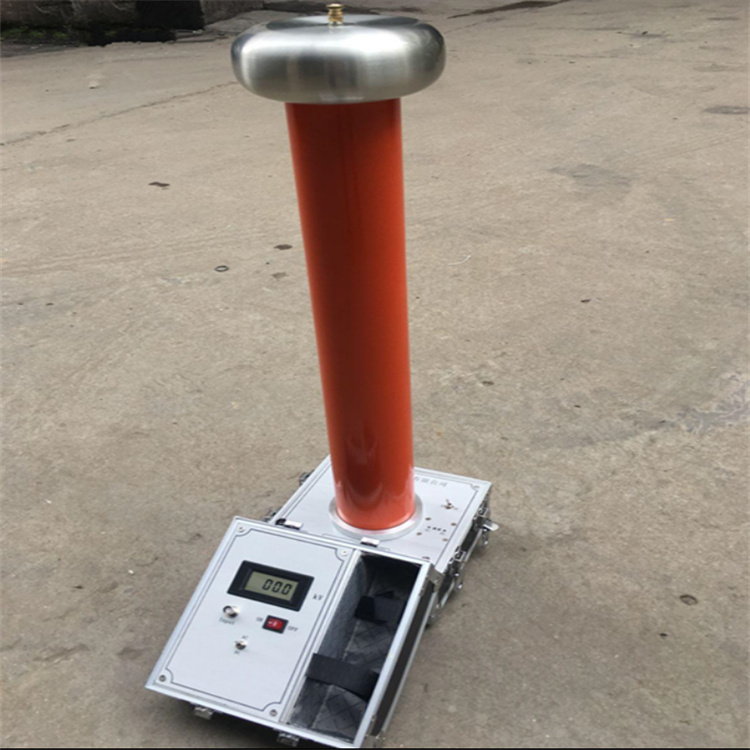

FRC系列交直流分压器是现场测量用的专用仪器仪表，既可测量直流高压的平均值，又可测量交流高压的有用值，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，其内部采用电子元件，并且安装在盛满变压器油的绝缘筒中，从而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替高压交直流分压器的选择。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。
本交直流分压器通过仪表线与高压测量端相连，可实现远距离清晰读数,使用、方便。该系列交直流分压器输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。

采用填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到低。体积小，重量轻，便于携带，为现场工地的检测工作带来大大的便利。

FRC系列交直流分压器使用说明：

1.打开铝合金箱，取出分压器筒、均压球、专用数字测量仪表及专用电缆线。

2.将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球。

3.在分压器底座“地线”接线柱上牢固地接上地线。

4.将被测高压引线与分压器顶端均压球牢固连接。

5.将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。

6.根据所需测量的高压，选择测量仪表所掷位置。

7.加载高压并记录数据。

8.降压一段时间后，直到华顶电力测量仪表显示为零时，主可拆除实验线路。

更换电池打开低压显示表，如发现液晶显示模糊，或没有反应，说明该仪器内部电池电压偏低，需要更换。具体步骤如下：

1.按Power开关关闭低压显示表电源。

2.把低压显示表面板上的四个螺丝拧下，把面板提起。

3.把电池盒上的螺丝拧下，电池盒盖打开，更换9V电池(注意电池正负极性)。

注意：

1.本设备使用时周围不得有任何杂物，以免影响测量精度;

2.严格注意保持操作距离，确保操作安全;

3.检查各部位连接可靠，特别是地线的牢固连接;

4.测量完毕后直至仪表显示为零方可进入现场;

5.直流高压测量完毕后，仪器必须放电;

6.严禁超压使用，并注意表面的清洁;

7.轻拿轻放，切不可碰撞、挤压等。
