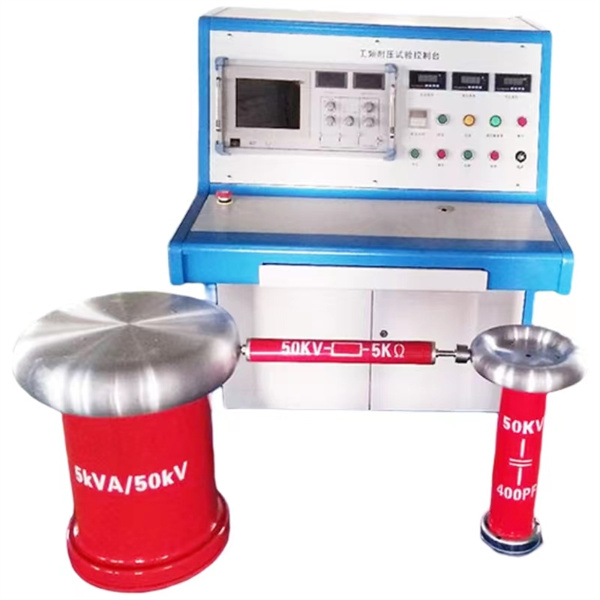

GDJFB系列无局放工频耐压试验装置是我公司针对传统的局部放电检测仪示波管亮度低、寿命短的问题，新研制的数字式液晶显示局部放电检测仪。

本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号*兼容，便于已有系统设备的升级改造。可对现有KJF2004、KJF2002、KJF2000等型号直接升级。

　　产品特点

　　l局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。

　　l操作与传统的模拟式局部放电测试仪器*相同，简单易学。

　　l自由选择椭圆、直线、正弦显示方式

　　l采用数字开窗技术，可避免干扰对测量的影响。

　　l任意相位开窗，单窗、双窗任选，椭圆150度旋转。

　　l可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。

　　l可对当前放电图谱进行保存，实现测试结果的可追溯性。

　　二、局部放电试验装置生产厂家主要技术指标

　　1．可测试品的电容量范围6PF--250μF

　　2．检测灵敏度（见表一）

表一

输入单元序号

调谐电容

单位

灵敏度（微微库）

（不对称电路）

1

6-25-100

微微法

0.02

2

25-100-400

微微法

0.04

3

100-400-1500

微微法

0.06

4

400-1500-6000

微微法

0.1

5

1500-6000-25000

微微法

0.2

6

0.006-0.025-0.1

微法

0.3

7

0.025-0.1-0.4

微法

0.5

8

0.1-0.4-1.5

微法

1

9

0.4-1.5-6.0

微法

1.5

10

1.5-6.0-25

微法

2.5

11

6.0-25-60

微法

5

12

25-60-250

微法

10

7R

电 阻


0.5

      3、放大器频带：

　　①低频：10KHZ、20KHZ、40KHZ任选

　　②高频：80KHZ、200KHZ、300KHZ任选

　　4、放大器增益调节：

　　粗调六档，档间增益20±1db;细调范围≥20db。

　　5、时间窗：

　　①窗宽：可调范围15°～150°;

　　②窗位置：每一窗可旋转0°～170°；

　　③两个时间窗可分别开或同时开。

　　6、放电量表：数字表头，以3½LED数字表显示，0-100.*<±5%(以满刻度计)

　　7、椭圆时基

　　①频率50HZ、100HZ、150HZ、200HZ、400HZ。

　　②椭圆旋转：以30°为一档，可作150°旋转。

　　③显示方式：椭圆—直线－正弦。

　　8、试验电压表：

　　①量程：100KV（可扩展）

　　②显示：3½数字电压表指示

　　③精度：优于±5%（以满刻度计）

　　9、具有零标功能，有利于局部放电的识别

　　10、体积：500*500*210（宽*深*高）mm3

　　11、重量：约16kg。
