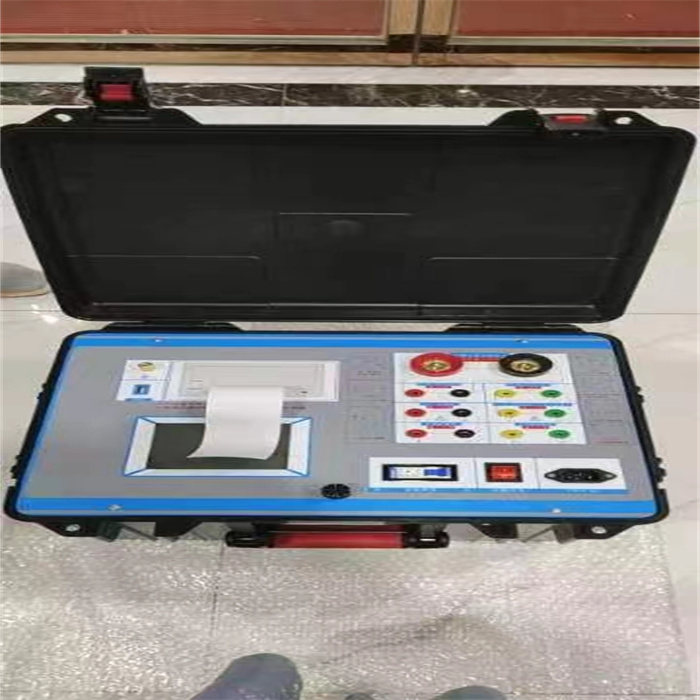

HTHGY-B型互感器测试仪主要用于检测各种保护类电容式或电磁式电压互感器的励磁特性、变比、极性、退磁等项目。为满足CVT检测需要，单机输出电压高达10KV。实验时仅需设定测试电压，设备便能够快速自动检测变比、极性判别和励磁特性等，操作简单，无需培训。支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.，进行编辑保存或打印。操作简单方便，提高工作效率，

互感器测试仪HTHGY-B支持检测CT和PT

• 满足 GB1207、GB1208等规程要求.

• 无需外接其它辅助设备，单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 操作简便，带有智能提示，使用户更易上手操作。.

• 大屏幕液晶，图形化显示接口.

• 按规程自动给出CT/PT（励磁）拐点值.

• 自动给出5%和10%误差曲线.

• 可保存3000组测试资料，掉电后不丢失.

• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

• 小巧轻便≤22Kg，非常利于现场测试.

二．全功能互感器特性测试仪测试功能：（见表1）

CT（保护类、计量类）

PT

• 伏安特性（励磁特性）曲线

• 伏安特性（励磁特性）曲线

• 自动给出拐点值

• 自动给出拐点值

• 自动给出5%和10%的误差曲线

• 变比测量

• 变比测量

• 极性判断

• 比差测量

• 比差测量

• 相位（角差）测量

• 相位（角差）测量

• 极性判断

• 交流耐压测试

• 一次通流测试

• 二次负荷测试

• 交流耐压测试

• 二次绕组测试

• 二次负荷测试

• 铁心退磁

•二次绕组测试

• 铁心退磁

表1

五. 测试仪主要技术参数： （见表2）

项    目

参    数

工作电源

AC220V±10% 、50Hz

设备输出

0～1000Vrms， 5Arms（电流大设置值20A）

大电流输出

0～600A

励磁精度

≤0.5%（0.2%*读数+0.3%*量程）

二次绕组

电阻测量

范围

0.01～50Ω

精度

≤0.5%（0.2%*读数+0.3%*量程）

二次实际

负荷测量

范围

5～500VA

精度

≤0.5%（0.2%*读数+0.3%*量程）±0.1VA

相位测量

（角差）

精度

4min

分辨率

0.1min

比差

精度

0.05%

CT

变比测量

范围

≤25000A/5A（5000A/1A）

精度

≤0.5%

PT

变比测量

范围

≤500KV

精度

≤0.5%

工作环境

温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

尺寸、重量

尺寸：410mm × 260mm × 340mm ，  重量：≤22Kg
