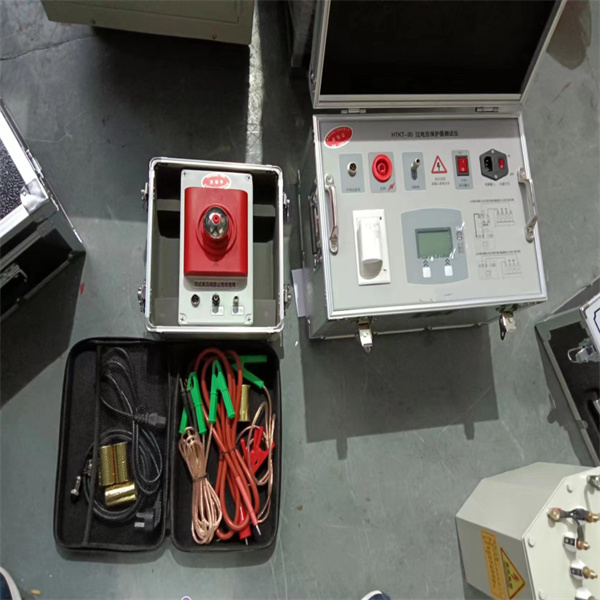

GDDB-12B过电压保护器测试仪对过电压保护器的试验，应该符合《DL/T 474.5-2006》现场绝缘试验实施导则第5部分:避雷器试验要求。三相组合式过电压保护器主要分为有带串联间隙过压保护器和无间隙过压保护器两大类，其试验项目内容要求分别使用高压工频交流和高压直流电源，试验时需要直流高压试验设备及交流耐压试验设备各一套，设备体积大、件数多，试验接线较为繁琐，工作效率低下。国内尚无可覆盖有间隙和互无间隙过电压保护器的专用仪器。为此我公司了一款适用于10kV电压等级及以下的三相组合式过电压保护器综合检测装置，用于三相组合式过电压保护器调试及试验项目，以期及早发现设备内部绝缘受潮及阀片老化等危险缺陷。

过电压保护器测试仪性能特点
1.仪器主机采用度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点；

2.仪器使用220V市电供电，能各类试验现场。

3.周到的安全设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作输出高压，而对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光提示，对现场使用人员有良好的提示作用。

4.仪器主机内置32位高速处理器，具有强大的数据处理能力。

5.全中文简晶显示，人机界面良好，操作简单直观。

6.仪器功能配置灵活，主机可直接输出直流高压用于无间隙三相过电压保护器及氧化锌避雷器，也可配置试验变压器用于有串联间隙过电压保护器的工频放电电压试验，一套仪器即可完成常用过电压保护器的项目。

7.试验参数包括有串联间隙过电压保护器交流电压试验和无间隙过电压保护器及氧化锌避雷器的直流1mA参考电压试验，数据可信、精度高。

8.附件配置齐全，能各类过电压保护器的试验现场需要。

产品参数

　　1、工频放电电压试验

　　⑴输出电压（AC）： 0.00～30.0kV

　　⑵分辨率： 0.1kV

　　⑶测量准确度：±1%±2个字

　　⑷测试间隔时间：≥15S

　　⑸测试完毕自动计算三次平均值并具有可选的打印功能

　　2、直流1mA参考电压试验

　　⑴额定输出(DC)：电压0-30kV 电流0-1000μA

　　⑵测量范围：电流0-1000μA 电压：0-30.0kVdc

　　⑶分辨率：电流1uA 电压：0.1kV

　　⑷测量准确度：±1%±1个字

　　⑸具有残压自动泄放功能

　　⑹具有可选的打印功能

　　3、其他参数

　　⑴电源供电方式：220V±10%

　　⑵环境温度： -10℃～+50℃

　　⑶相对湿度： RH ≤80％

　　⑷海拔高度： ＜1000米

　　⑸外形尺寸：主机：长440mm×宽300mm×高300mm

　　试验变压器：长270mm×宽270mm×高300mm

　　⑹重量： 仪器主机：17kg

　　试验变压器：12kg
