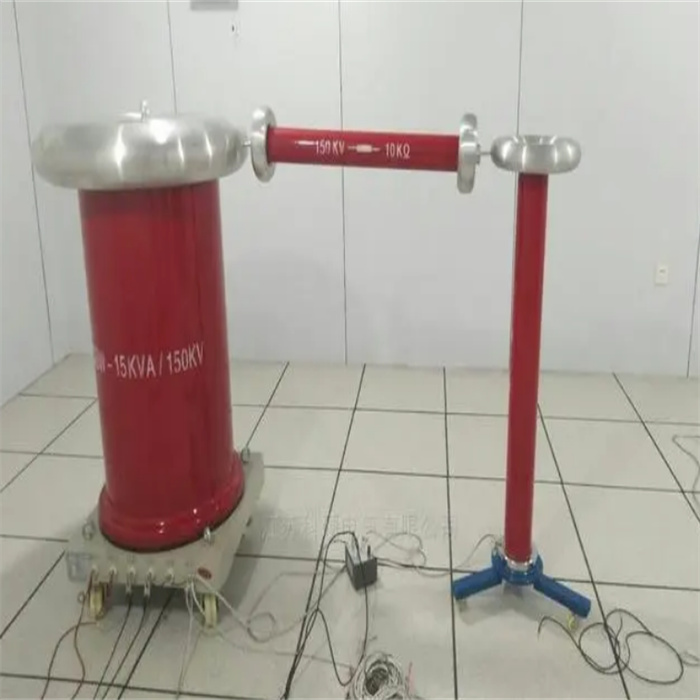

HTJFB系列无局放试验变压器主要用于为特高压输变电设备的测试和研究提供无放工频电压试验电源，包括绝缘筒，绝缘筒内设置回字形铁心，回字形铁心上绕制线圈，回字形铁心外侧的直角处分别设置倒角，线圈呈梯形，线圈外的铁心上连接两个铁心屏蔽罩，两个铁心屏蔽罩分别设置在铁心的左右两侧，线圈外套置油屏障。通过以上设计，显著减小了线圈对外的绝缘距离，从而减小了部放电量，保证设备部放电量≤5pC。满足特高压输变电设备（主要特高压GIS）的工频耐受试验及工频电压下的放测量；同时满足开关联合试验（工频+工频，冲击+工频）的控制、测量接口和绝缘水平要求。

使用条件
1．海拔高度不超过1000米。
2．周围空气温度-10℃—+40℃，空气相对湿度不大于85%（+20%），从一个环境换到另一个环境，温差不得大于15℃。
3．无导电尘埃存在。
4．无火灾及瀑炸危险。
5．不含有腐蚀金属和绝缘的气体存在。
6．无剧烈振动和碰撞的场所。
7．地平水平面不超过3度
8．电源电压的波形为实际正弦波，波形畸变率小于1%，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
9．设有一个可靠接地点，接地电阻小于1欧姆。
产品特性
◆独立二通道数字式部放电测量，同步采样、处理、显示
◆内、外同步随意选择，并具有零标指示及相位分辨功能
◆显示方式：自由选择椭圆、直线、正弦三种显示方式
◆单个放电脉冲波形分析、以便确定放电性质
◆随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录
◆增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果
◆可对特殊或随机波形进行单次捕捉抓取并进行详细分析
◆抗静态干扰功能，可去除相位固定的干扰信号
◆相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰
◆带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰
◆任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗
◆在检测部放电的同时，能够监视试验电压
◆对部放电脉冲进行放电测量、放电时间、波形分析
◆二维和三维部放电图谱显示
◆任意存贮、打印部放电图形及数据，自动生成试验报告
◆任意存贮、编辑部放电图形及数据
无局放试验变压器筒体的上下部分别设有屏蔽罩，筒体上部屏蔽罩的外部设有防晕罩，筒体外设有一层绝缘层，绝缘层为ＲＴＶ或ＰＲＴＶ材料。本实用新型在筒体的外面设有一层由ＲＴＶ和ＰＲＴＶ组成的绝缘层，显著的减少了高压绕组对外壳的绝缘距离，使其体积大大减小，方便户外携带，且其绝缘性能好，具有良好的憎水性、耐化学腐蚀、高硬度和耐磨、耐冲击性能，能适应户外等恶劣环境。无部放电工频试验变压器主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
