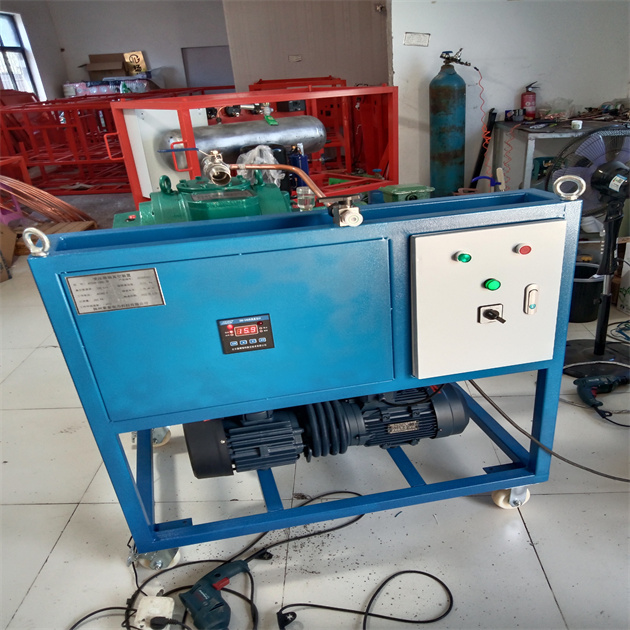

HTCZK系列GIS抽真空装置对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理压缩贮存到贮罐。回收装置适用SF6电器及GIS组合电器等。GISSF6抽真空装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成。
产品功能
1、对装置本机和SF6开关及GIS抽真空
2、对液化罐抽真空及真空测量
3、对装置本身抽真空及真空测量
4、对SF6开关充气
5、对电器设备中的SF6气体进行回收包括水份处理、油份处理6、对回收和回充的SF6气体进行干燥、净化处理
7、对SF6电器中的SF6气体进行回收、液化储存及残压测定
8、可容纳80升容积的贮液罐，在设备本体内。
9、对SF6气体进行压缩液态贮存。
10、该装置为移动式。
流程说明：

 1、SF6气体的回收

当SF6从一个气室中抽出时，气体便自动地流经净化过滤器，通过SF6压缩机压缩冷却，可以气态也可以在一定高压下以液态形式储入SF6贮罐。

2、SF6开关抽真空

通过真空泵把开关中的空气及湿气可以抽除，真空泵的出口通向大气。

3、充气

经净化和干燥的SF6从贮罐充回到已抽成真空的气室中，直到气室内压力达到调定的工作压力。上述工作分两个步骤进行:

借助SF6贮罐压力使气体流向SF6开关，直至达到预定的充气压力。

2、当SF6贮罐压力与SF6开关压力平衡时，再采用压缩机进行加压充气，直至达到预定充气压力。

 GIS设备SF6抽真空装置装置功能

1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量

2. 对电器设备中的气体进行回收

3. 对回收和回充的SF6气体进行干燥、净化处理

4. 对SF6电器进行充气

5. 对电器中SF6气体进行压缩液态贮存

组成部件优点:

(1)设计先进，功能齐全，结构合理，操作简洁明了。

(2)压缩系统:采用SF6封闭压缩机，无泄漏。

(3)抽真空系统采用旋片式真空泵，有自动防止返回油装置。

(4)净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。

(5)装置电气系统三相电源自动确认、断相自动保护。

(6)装置控制系统采用技术的SF6阀门

主要配置：

1、SF6压缩机要求:CA-0300封闭压缩机

a:理论排气量:12m3/h

b:大排气压力:2.5Mpa

c:小吸气压力:50Kpa

d:大吸气压力:0.35~0.8 Mpa

e:功率:2.2KW

f:电源:380V 50HZ

2、真空泵采用:双级旋片式真空泵

a:真空泵采用水冷式

b:抽真空速率4L/s
