一、概述

绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。

本公司开发生产的系列ZGY-III变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、      阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后先关闭电源，再拆除测试线。

7、测量无载调压变压器，一定要等放电指示停止后，切换档位。

8、在测试过程中，禁止移动测试夹和供电线路。

三、变压器直流电阻测试仪性能特点及技术指标

1.     输出电流及量程：输出电流：0-10A,量程10mW-80KW。

电流
 量程
 电流
 量程

10A
 0.5mW-600mW
 0.5A
 1W-12W

5A
 1mW-1.2W
 0.2A
 3W-30W

2A
 10mW-3W
 20mA
 25W-300W


   注：超出以上量程请用自动测试功能。

2.     测试精度:  0.2%  最高分辨度： 0.1mW。

3.     仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。

4.     具有大容量存储功能，可存储2000条测试记录，

5.     工作电源： AC220V±10﹪。　

6.     工作温度：﹣10℃～40℃。　　

7.     工作湿度：环境湿度＜80%RH 。            　

8.     仪器重量：3㎏。

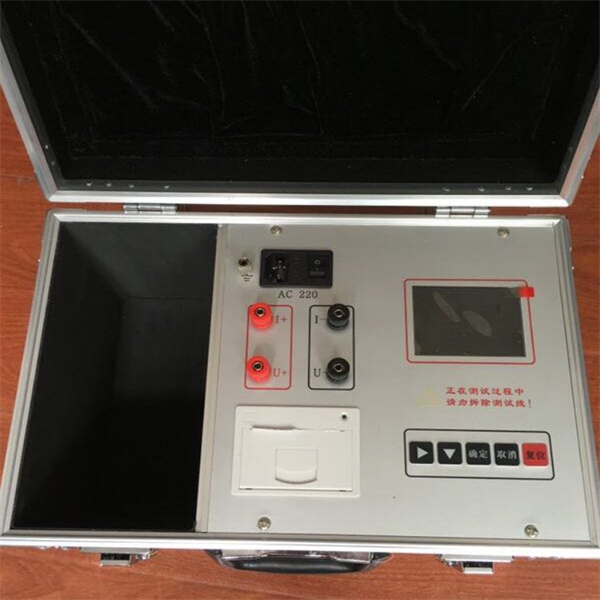

四、系统介绍

1.     AC220 电源插座，自带开关及保险仓　　

2.     接地柱：　地线接线端子

3.     I+  I-：输出电流端子

4.     V+　  V-：采样电压端子

5.     “▲”、“▼”、“3”、“4”选择按键，“3”复用“保存”功能。

6.     确认键：确认当前选择，在测试状态下，按确认键打印数据。

7.     取消键：按下此键，菜单返回上一级。

8.     复位键：测试完毕或中断工作，按下此键仪器回到初始状态。

五、注意事项

1   使用前，仪器的接地端子必须良好接地。

2   测试过程中如遇到外部突然断电，请不要立即拆除测试线，待仪器放电完毕后方可拆除。

3   对于有载调压变压器的测试，可一次供电完成。仪器程序设计允许在某一分接测完后，把分接开关倒至下一分接，仪器将进入下一分接的测量。

4     对于无载调压变压器，某一分接测试完成后，需按取消或复位键使系统放电，待放电完毕后方可倒换开关，进行下一次测量。

六、常见问题及解决方法

如下表

常见故障
 故障分析

开机无显示
 1）电源插座保险管损坏

2）仪器内部插件松动

3）计算机板故障

显示“超量程或线路未接好”
 1）仪器电源故障   2）A/D板故障

3）测试线接触不良或未形成回路


七、装箱清单

直阻仪主机
 壹台

专用测试电缆
 壹套

三芯电源线

保险丝（2A）
 壹条

贰只

打印纸
 壹卷

操作手册
 壹本
