产品简介：
YD型工频耐压测试仪是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

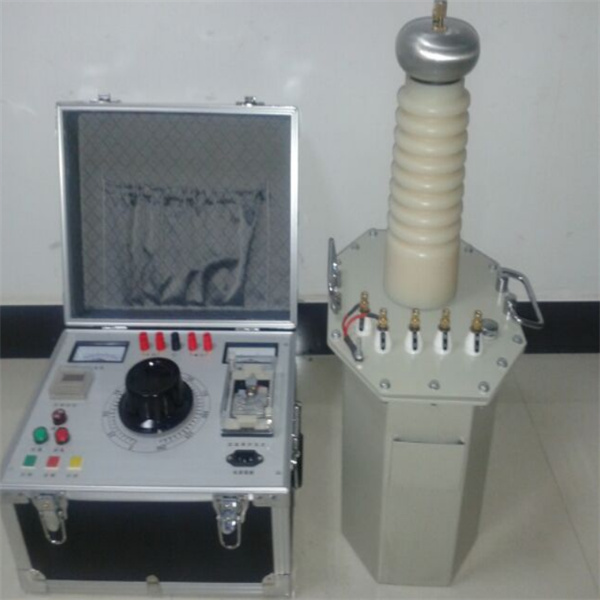

工频耐压测试仪采用铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。
产品别称：
工频耐压仪，工频耐压试验装置，工频耐压机，工频试验变压器
     产品特点：
1．缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2．解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3．采用金属固定引线和均压，从而消除了放电现象。
4．渍箱结构紧凑，外观新颖，体积小．重量轻。
5．铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。
     技术参数：
型   号
 容量
(KVA)
 高压电压
（KV）
 高压电流
（mA)）
 低压输入
 变比
(高/仪)
 温升℃
(30分钟)

电压(V)
 电流(A)

YD-5/50
 5
 50
 100
 200
 25
 500
 10

YD-10/50
 10
 50
 200
 200
 50
 500
 10

YD-20/50
 20
 50
 400
 400
 50
 500
 10

YD-20/25
 20
 25
 800
 400

 500
 10

YD-30/50
 30
 50
 600
 400
 75
 500
 10

YD-50/50
 50
 50
 1000
 400
 125
 500
 10

YD-5/100
 5
 100
 50
 200
 25
 1000
 10

YD-10/100
 10
 100
 100
 200
 50
 1000
 10

YD-20/100
 20
 100
 200
 400
 50
 1000
 10

YD-30/100
 30
 100
 300
 400
 75
 1000
 10

YD-50/100
 50
 100
 500
 400
 125
 1000
 10

YD-20/150
 20
 150
 133
 400
 50
 1500
 10

YD-30/150
 30
 150
 200
 400
 75
 1500
 10

YD-50/150
 50
 150
 333
 400
 125
 1500
 10

YD-100/150
 100
 150
 667
 400
 250
 1500
 10

YD-50/200
 50
 200
 250
 400
 125
 1000
 10

YD-100/200
 100
 200
 500
 400
 250
 2000
 10

YD-150/200
 150
 200
 750
 400
 395
 2000
 10

YD-200/200
 200
 200
 1000
 400
 375
 2000
 10

YD-300/200
 300
 200
 1500
 400
 750
 2000
 10

YD-50/300
 50
 300
 170
 400
 125
 3000
 10

YD-100/300
 100
 300
 333
 400
 250
 3000
 10

YD-150/300
 150
 300
 500
 400
 375
 3000
 10

注：该系列产品中有200V抽头，可二台或三台串级成100KV、150KV、200KV、300KV及更高的高电压。根据用户需要，在高压绕组中可抽出5 – 15KV的中压抽头，供高压电机作交流耐压试验。
