概述：

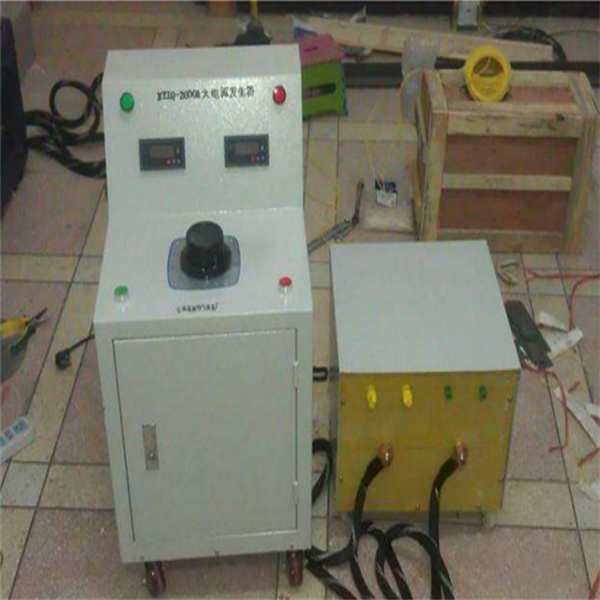

SLQ系列大电流发生器采用进口高导磁材料、设计精巧、具有体积小、耐电动力强、方便使用的特点该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，等特点。适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。该系列产品由操作台及升流器两部分构成，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，也可作为工矿企业进行升流或温升试验的电流源设备。

技术参数：

型号规格
 容量

（KVA）
 初 级
 次 级
 外形尺寸（mm）
 重量

kg
 结构

形式

V1
 A1
 V2
 A2

SLQ – 500
 3
 200
 15
 6
 500
 430×338×550
 48
 一体

SLQ – 1000
 6
 200
 30
 6
 1000
 500×380×600
 80
 一体

SLQ – 2500
 15
 380
 39.5
 6
 2500
 600×430×790
 145
 一体

SLQ– 4000
 24
 380
 63
 6
 4000
 640×450×820
 180
 一体/分体

SLQ –5000
 30
 380
 79
 6
 5000
 600×430×900

300×500×500
 145

135
 分体

SLQ –6000
 36
 380
 95
 6
 6000
 600×430×900

300×500×500
 150

140
 分体

SLQ – 8000
 48
 380
 126
 6
 8000
 600×450×950

350×550×550
 180
 分体

SLQ - 10000
 60
 380
 158
 6
 10000
 800×600×1100

380×550×600
 200
 分体


使用方法：

1,按照调试要求,将升流器及被试品接好,并接好电源。
2,根据被试品所需电流的大小选择好电流转换开关的位置,由于电流互感器不允许开路,所以电流转换开关只能拨到“大”或“小”的位置，不能将其置于中间位置。
3,合上电源,绿灯亮（如果绿灯不亮,应将调压器旋钮反时针调至零,直到绿灯亮）,按下启动按钮,绿灯灭红灯亮,顺时针旋转调压器手柄,将电流升到所需值即可。
4,反时针将调压器手柄调至零位,按下停止按钮,红灯灭绿灯亮,试验结束。
