变压器有载分接开关测试仪带绕组检测方法

测量开关动态参数

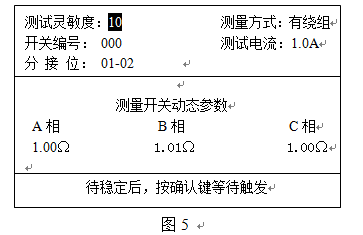

在主菜单下按“↑↓”键选择“测量开关动态参数”项，按“确认”键进入“测量开关
动态参数”菜单(见图5)。(此菜单下“测试灵敏度”和“分接位”项是可以选择修改的。分接位号随着测量自动变化。)

带绕组测试方法　　　　　　　　　　　　　　　
1）拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。仪器在关机状态下，将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端的一组黄、绿、红、黑线分别接在仪器的Ia、Ib、Ic、Io端子上；另一组黄、绿、红、黑线分别接在仪器的Ua、Ub、Uc、Uo端子上。
2）确认以上接线无误后，开机，进行完参数设置后选择进入“测量开关动态参数”菜单(见图5)。

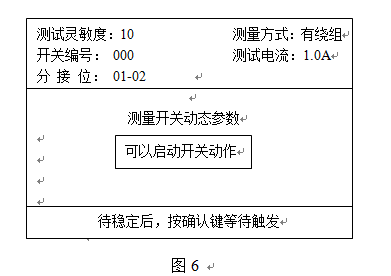

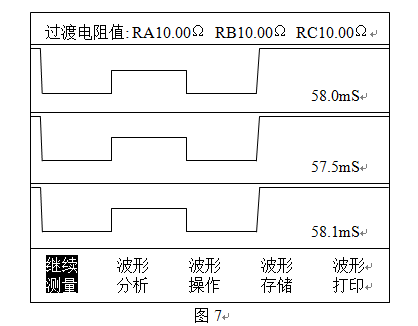

按“←→”键选择“分接位”或“测试灵敏度”。按“↑↓”键，更改“分接位”（更改方法和“参数设置”菜单一样）或“测试灵敏度”。此时，中间分别有三组数据在变化。因为仪器对绕组和开关有一个充电的过程，所以数字会从大到小变化，待三相数值都稳定后，再按“确认”键，屏幕中间显示“可以启动开关动作” （见图6），此时可手动或电动操作开关（此时除“复位”键外，任何按键不起作用），动作完毕后，液晶屏自动显示出动作波形 （见图7）。 在“动作波形”菜单下，上面显示的是仪器自动计算出的过渡电阻值，可供用户参考，中间从上到下三个区域分别显示的是A、B、C三相的动作波形，波形的右下角显示的是仪器自动计算的过渡时间，可供用户参考（如果有载开关不同期，自动显示的过渡时间误差较大，用户应自行分析过渡时间和过渡电阻）。最下部分显示的是操作菜单，此时可以按“←→”键选续测量”、“波形分析”、“波形操作”、“波形存储”、“波形打印”项，按“确认”健进入相应选项。当选择“继续测量”后，仪器自动进入“测量开关动态参数（图5）”项继续进行测量。

在每条曲线下面有一条水平直线是零电流线，当切换过程中有断点时，曲线将与零电流线重合。此时就可以对所测的波形和数据进行分析和处理了（具体方法见“数据分析及处理”）。对于M型和T型开关，其切换开关总是在单双之间作往返动作，所以测一次单到双（如1－2），再测一次双到单（如2－3）即可。对于V型开关，它是复合式的，其动触头与每一分接位的静触头的切换都不重复，上行和下行也有区别，状态也就略有差异。因此要从1分接位开始连续测完所有分接位（1－n），再反向测完所有分接位（n－1）。
3）数据分析及处理

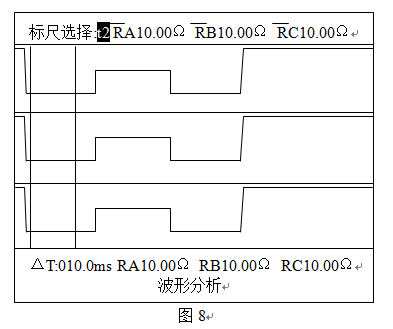

 选择进入“波形分析”菜单（见图8）。
1、 输出电流：1.0A、0.5A、0.3A、三档可选。

2、电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω。

3、 电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。

4、 过渡时间测量范围：1～250mS。

5、 过渡时间测量精度：±1mS，分辨率：0.1mS。

6、 采样频率：10K。

7、 存储方式： U盘存储、本机存储。

8、 工作温度：-20℃～+50℃。

9、 环境湿度：≤90%RH，无结露。

用户自行分析波形的过渡时间、过渡电阻值、瞬时电阻值、三相不同期性。在“波形分析”菜单下，按“↑↓”键选择标尺，t1为左面的标尺，t2为右面的标尺。按“←→”键移动所选的标尺，两标尺在移动过程中不能相互穿越只能重合。最上面的电阻值为标尺之间的平均电阻值（两标尺重合后为标尺所在位置的瞬时电阻值），最左下面的ΔT为两标尺之间的时间，最下面的电阻值为t2标尺所在位置所指示的瞬时电阻值。
仪器可测量打印出两标尺间的平均电阻值（在打印菜单称为过渡电阻值）的功能。对于A相波形，调整两标尺，使之位于在波形中电流通过限流电阻的那一段（通常为最低点位置的平滑处），这时最上方显示的电阻值即为两标尺之间的平均电阻值，这时按“确认“键，弹出打印菜单，即可选择打印A相的过渡电阻值；B相、C相和A相的测量、打印原理相同。仪器可打印出t2标尺所在位置的瞬时电阻值，基本原则是：要看哪一点的电阻值，就把t2标尺移动到那一点。如想测量、打印A相瞬时电阻值，可将t2标尺移动到想要测量的位置，这时最下方显示的电阻值即为t2标尺所在位置的瞬时电阻值，这时按“确认“键，弹出打印菜单，即可选择打印A相的瞬时电阻值；B相、C相和A相的测量、打印原理相同。当波形有抖动时，应尽可能找比较平直段。
测电阻时还应注意，M型有一些是并联双断口结构，这时测试的电阻值是铭牌标定值的1/2。如用1A档测量时，当波形出现过零点且持续2ms以上时，可换成0.5A档或0.3A档测。如果用0.5A档或0.3A档测，阻值也超过仪器测量范围，很可能存在接触不良或有松动处，此时应慎重对待多测几次。

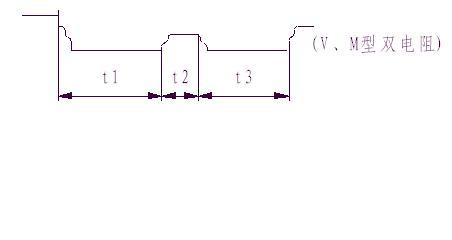

调节两标尺的位置，将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形最后向上升起的拐点），此时显示屏最左下方的Δt数值即为A相波形的过渡时间，此时按“确认”键弹出打印菜单，即可选择打印A相的过渡时间；同理，根据B、C相波形的起点、终点调整两标尺的位置，再分别打印出B、C相波形的过渡时间。确定时间的基本原则是：起始时间从曲线向下的拐点开始；结束时间从曲线最后一个向上的拐点终止（见图9）。

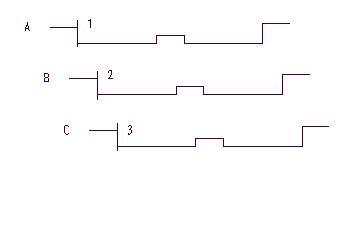

整个动作过渡时间为t1、t2、t3之和。三相有载分接开关的切换不同期，规程并没有明确规定。一般不大于5ms。但如果是一台开关三相并联当一相用，这台开关的三相不同期一般要求2－3ms。可以按下述方法测量：假设测到一台开关波形如图10：

可以先把t1标尺移到A相起始位，再把t2标尺移到B相起始位，此时显示屏最左下的Δt显示的为两标尺间的时间，也即A相比B相早的时间，按“确认”键，弹出打印菜单，即可选择打印AB相不同期性，此时打印的数据即A相比B相早的时间。同理可测量打印出BC相、AC相的不同期性。（注：在波形分析菜单中，按“确认”键弹出打印菜单，在打印菜单中按“←→”键选择要打印的选项，按“取消”键返回波形分析菜单）。
 选择进入“波形操作”菜单。在此菜单下可将波形放大、缩小、移动。
 选择进入“波形存储”菜单（见图11）。

在此菜单下，可选择将带变压器有载分接开关测试仪波形存储至U盘或存储至本机。存储至U盘：可存储100条波形，存储位置为00－99，可由用户自行选择（注：如两次选择的存储位置相同，则将上一次的存储信息覆盖掉）。存储至本机：可存储64条波形，存储位置为00－63，存储位置由仪器自动指定，用户不可修改（注：存储模式为循环存储，即存满之后又从第一条开始存储）。
